Коаксиальные дымоходы для газовых котлов: конструкция и способы подключения + ВИДЕО

Владельцы частных домов и квартир с автономным отоплением все чаще отдают предпочтение коаксиальным дымоходным системам. И это неслучайно: несмотря на относительную новизну на российском рынке, данная технология уже десятилетиями успешно применяется в жилом и коммерческом строительстве по всему миру, зарекомендовав себя как надежное и эффективное решение.

Сегодня мы рассмотрим ключевые особенности этой дымовой системы и три наиболее популярных варианта подключения коаксиального дымохода к газовому котлу.

Принцип работы коаксиального дымохода

Коаксиальная дымоходная система сконструирована по принципу «труба в трубе» и предназначена для работы с газовыми котлами, оснащенными закрытой камерой сгорания. Конструктивно она состоит из двух контуров: внутреннего канала для отвода дыма и наружного кольцевого пространства для подачи в котел свежего воздуха с улицы, что обеспечивает сгорание топлива и, соответственно, работу отопительной системы.

Современные коаксиальные системы, включая продукцию партнера компании «Домотехника» - завода «Вулкан», оборудованы раструбно-профильными соединениями со специальными канавками и уплотнителями, обеспечивающими максимальную герметичность всех стыков и соединений.

Технические параметры коаксиальной системы

Коаксиальные дымоходы рассчитаны на работу с котлами, использующими жидкое и газообразное топливо при температуре отходящих газов до 200°C. Стандартные диаметры систем составляют 80×130 мм и 100×150 мм, хотя некоторые производители, например, такие как завод «Вулкан», предоставляют возможность изготовления элементов диаметром 60×100 мм и 130×200 мм на заказ.

Важно отметить: несмотря на сравнительно невысокую рабочую температуру, качественные коаксиальные дымоходы, такие как «Вулкан», изготавливаются из высококлассной нержавеющей стали марки AISI 321, устойчивой к агрессивным средам и температурным воздействиям.

Три основных способа монтажа

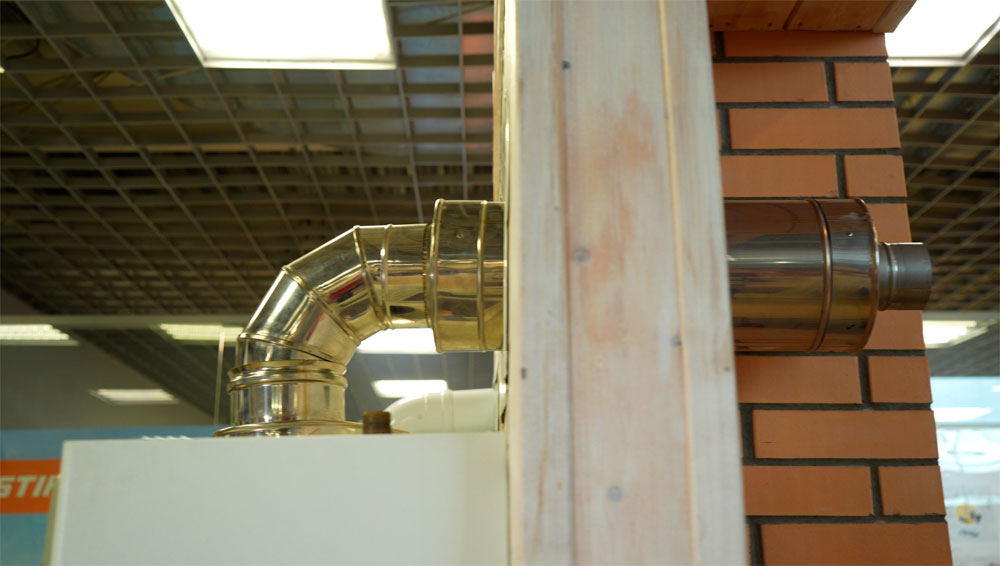

Горизонтальный вывод через стену

Один из наиболее распространенных способов установки коаксиальной системы предполагает горизонтальный вывод дымохода через наружную стену здания. Данный вариант привлекает своими очевидными преимуществами:

• Простота и скорость монтажа
• Минимальные материальные затраты
• Быстрая установка без сложных инженерных решений

Однако, у этого способа есть существенный недостаток: поскольку такой выход дымохода должен располагаться на высоте около двух метров от земли, жильцы дома могут ощущать шум от работы системы и запах продуктов сгорания.

Коллективная коаксиальная система

Оптимальным решением для многоквартирных домов с поквартирным отоплением является коллективный коаксиальный дымоход. В этом случае каждая квартира оснащается автономным котлом, который подключается к общей дымоходной системе.

Основные преимущества коллективной системы:

• Возможность одновременной работы всех котлов в здании
• Отсутствие множественных выводов на фасаде
• Централизованное техническое обслуживание

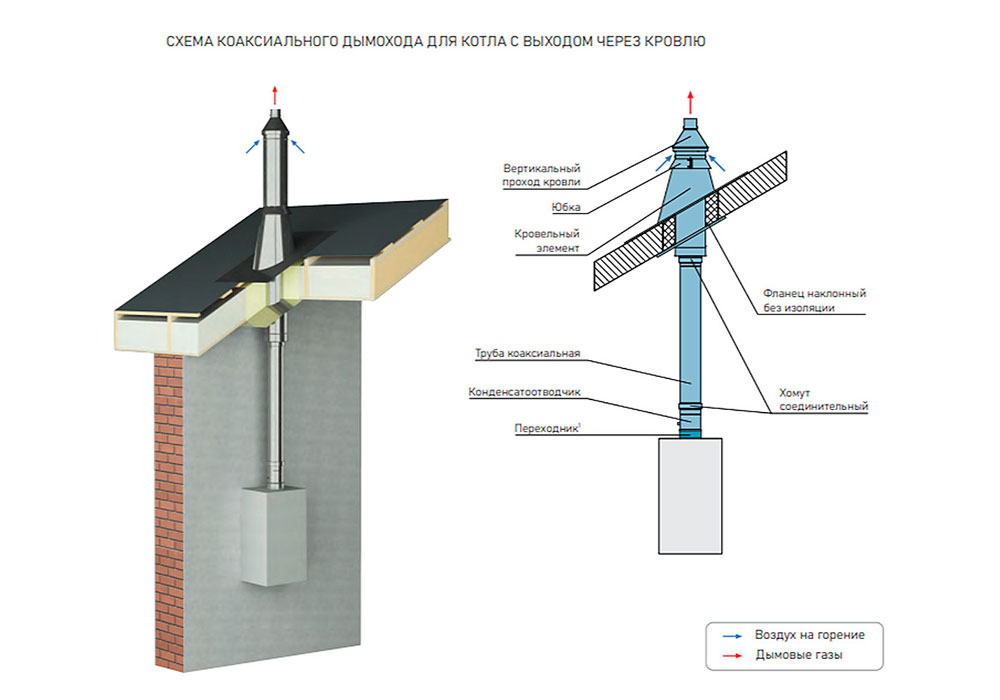

Вертикальный вывод через кровлю

Третий способ монтажа схож с установкой традиционного сэндвич-дымохода: коаксиальная труба проходит по фасаду здания или внутри помещений и выводится наружу через кровлю.

Главное преимущество этого варианта — полное отсутствие шума и запахов в жилой зоне. При этом стоимость системы и сложность монтажа возрастают, но не критично, а достоинства такого решения полностью оправдывают материальные в него вложения.

Важные нюансы установки дымохода через кровлю

При выборе варианта с прохождением дымохода через кровлю необходимо учитывать высотные ограничения, которые зависят от характеристик котельного оборудования. Производители котлов обычно устанавливают максимальную высоту коаксиального дымохода в пределах 5-6 метров, поскольку с увеличением высоты возрастает сопротивление, с которым котел должен справиться, чтобы забрать воздух на горение топлива, что создает дополнительную нагрузку на оборудование.

Важно помнить: перед проектированием и выбором дымохода необходимо изучить техническую документацию к отопительному оборудованию - там всегда прописаны конкретные требования к дымоходной системе.

Профессиональный подход - залог надежности и долговечности

Выбор оптимального способа установки коаксиального дымохода зависит от множества факторов, например, от:

• условий эксплуатации
• архитектурных особенностей здания
• требований к отопительной системе
• климатической зоны

Каждый из рассмотренных вариантов коаксиальной системы имеет свои преимущества и долго прослужит, если он качественно реализован с соблюдением всех технических норм и правил. Инженеры компании «Домотехника» и ее партнера - завода «Вулкан» готовы спроектировать, изготовить и установить дымовую систему на основе коаксиальных труб любого уровня сложности и высочайшего качества исполнения.

Грамотно спроектированный и профессионально установленный коаксиальный дымоход обеспечит многолетнюю безотказную работу газового котла при минимальных эксплуатационных расходах. Вложения в качественную дымоходную систему — это вложения в комфорт, безопасность и экономичность домашнего отопления.
